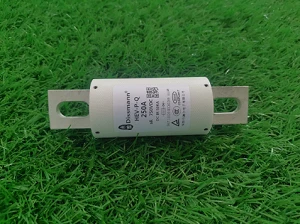

Fusible en céramique carré de la série DC50KA MEV haute tension et haute capacité de rupture 750VDC

Dissmann Fuse A95

Fusible céramique carré 800VDC 315A

Dissmann Fuse A106

Fusible céramique carré 750vdc 400A

Informations de base du fusible de la série MEV :

1. Tension nominale de la série MEV-P-C30 : 750 VDC, courant nominal : 10 A-400 A, capacité de coupure : DC50 KA ; N° de certification TUC :B 113737 0001

MEV-P-C30

Code produit	Courant nominal A	I²t（A²Sec）		Dissipation de puissance
Code produit	Courant nominal A	Pré-arc	Total	W
MEV-P-C30	10	3.8	25.5	3
	16	7.2	48	5.5
	20	11.5	78	7
	25	19	130	9
	32	40	270	10
	40	69	460	12
	50	115	770	15
	63	215	1450	16
	80	380	2550	19
	100	695	4650	24
	125	1200	8500	28
	160	2300	16000	32
	200	4200	28000	37
	250	7750	51500	42
	315	12000	80500	52
	350	14500	98500	58
	400	19500	133000	67

2.Série MEV-P-D20/D30 Tension nominale : 750 VDC, courant nominal : 250 A-315 A, capacité de coupure : DC50 KA ; N° de certification TUC :B 113737 0001

MEV-P-D20

MEV-P-D30

Code produit	Courant nominal A	I²t（A²Sec）		Dissipation de puissance
Code produit	Courant nominal A	Pré-arc	Total	W
MEV-P-D20 MEV-P-D30	250	6250	42000	45
MEV-P-D20 MEV-P-D30	315	10000	68500	55

3.Série MEV-PE00/E20/E40 Tension nominale : 750 VDC, Courant nominal : 250 A-315 A, Pouvoir de coupure : DC50KA ;

MEV-P-E00

MEV-P-E20

MEV-P-E40

Code produit	Courant nominal A	I²t（A²Sec）		Dissipation de puissance
Code produit	Courant nominal A	Pré-arc	Total	W
MEV-PE00 MEV-P-E20 MEV-P-E40	40	40	270	9
	50	77	515	11
	63	115	770	14
	80	185	1250	18
	100	360	2450	21
	125	550	3700	26
	160	1100	7500	30
	200	2200	15000	3
	250	4200	28500	40
	315	7000	46500	50
	350	10000	68500	55
	400	15000	105000	60
	450	21000	140000	65
	500	27000	180000	70
	550	34000	230000	75
	630	48500	325000	80
