1.1 Définitions et fonctions principales

Un fusible est un dispositif de sécurité électrique crucial conçu pour fournir une protection contre les surintensités en interrompant les circuits électriques lorsqu'un courant excessif les traverse. La fonction fondamentale du fusible repose sur un mécanisme de fusion contrôlé dans lequel un élément métallique, généralement en argent, en cuivre ou en alliage de zinc, fond et crée un arc électrique lorsqu'il est soumis à des niveaux de courant dépassant sa capacité nominale. Cette interruption contrôlée évite d'endommager l'équipement électrique, le câblage et élimine les risques d'incendie dans les systèmes électriques.

Les principales fonctions comprennent :

Protection contre les surintensités :Empêche les conducteurs et les composants de surchauffer ou de prendre feu.

Support mécanique :Un fusible doit s'insérer solidement dans un support ou une prise tout en conservant une faible résistance de contact.

Facilité d'entretien :Différenttypes de fusiblessont conçus pour un remplacement ou une maintenance sur site facile.

Les principales variantes incluentblocs-fusibles, pinces à fusibles, etporte-cartouches, chacun optimisé pour des cas d'utilisation distincts.

1.2 Où les porte-fusibles sont utilisés (instantanés de l’industrie)

Différentes industries s'appuient sur des fusibles pour garantir la sécurité et la fiabilité :

Electronique grand public :Petits fusibles montés sur cartouche et sur PCB-dans les ordinateurs portables, les téléviseurs et les appareils électroménagers.

Automobile:Les fusibles à lame et les supports en ligne protègent les faisceaux 12 V/48 V, les batteries EV et les convertisseurs DC-DC.

Contrôle industriel :Fusibles cylindriques et supports de rail DIN dans les centres de commande de moteurs et les appareillages de commutation.

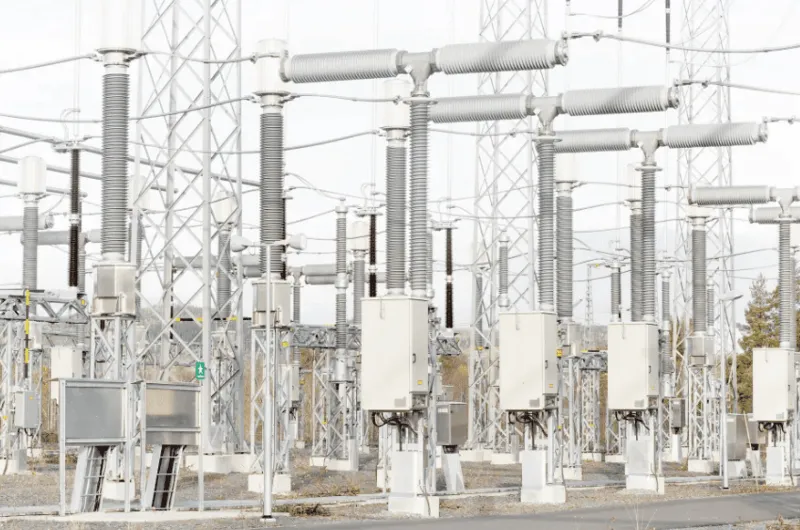

Réseaux haute tension :Fusibles à corps boulonné ou carré-pour transformateurs et distribution de services publics.





2.1 Fusibles basse tension et fusibles haute tension

La distinction fondamentale entre les types de fusibles basse tension et de fusibles haute tension réside dans leur construction, leurs matériaux et les environnements de fonctionnement prévus. Les fusibles basse tension fonctionnent généralement dans des systèmes avec des tensions allant jusqu'à 1 000 V CA ou 1 500 V CC, englobant les applications résidentielles, commerciales et industrielles légères. Cestypes de fusiblesOn les trouve couramment dans les panneaux de distribution, les centres de commande de moteurs et les circuits de protection des équipements où des courants et des tensions de défaut modérés sont attendus.

À l'inverse, les fusibles haute tension sont conçus pour les systèmes électriques dépassant 1 000 V CA, allant souvent de 3 kV à 38 kV dans les applications moyenne tension et au-delà de 38 kV dans les systèmes de transmission haute tension. La construction des types de fusibles haute tension intègre des moyens d'extinction d'arc spécialisés-, tels que du sable de silice ou des gaz spécialisés, pour interrompre efficacement les courants de défaut à haute-énergie. Ces fusibles sont dotés de boîtiers robustes en céramique ou en composite conçus pour résister aux contraintes mécaniques générées lors d'une interruption en cas de panne et fournir des dégagements électriques adéquats pour un fonctionnement haute tension.

Les environnements d'application pour ces catégories de fusibles diffèrent considérablement. Les fusibles basse tension protègent les équipements tels que les moteurs, les transformateurs, les circuits d'éclairage et les charges électroniques dans les bâtiments et les installations industrielles. Les fusibles haute tension sont principalement utilisés dans les systèmes de transmission et de distribution d'énergie, protégeant les transformateurs, les appareillages de commutation et les lignes aériennes où les courants de défaut peuvent atteindre des dizaines de milliers d'ampères et nécessitent des capacités d'interruption spécialisées.



2.2 Fusibles CA ou CC

La distinction entre les types de fusibles CA et CC provient de différences fondamentales dans le comportement du courant et les caractéristiques de l'arc. Le courant alternatif passe naturellement par zéro deux fois par cycle (généralement 120 fois par seconde dans les systèmes à 60 Hz), fournissant ainsi des points d'extinction naturels de l'arc. Ce phénomène de passage à zéro permet aux fusibles CA d'interrompre plus facilement les courants de défaut, car l'arc s'éteint naturellement lorsque le courant s'approche de zéro.

Les fusibles CC sont confrontés à des défis bien plus importants, car le courant continu maintient une polarité et une amplitude constantes, ne fournissant aucun point de passage à zéro naturel-pour l'extinction de l'arc. Par conséquent, les types de fusibles CC nécessitent des capacités d'extinction d'arc- améliorées, notamment des charges spécialisées, des chemins d'arc plus longs et des fonctionnalités d'éclatement magnétique -plus puissantes pour éteindre de force l'arc. La nature continue du courant continu signifie qu’une fois qu’un arc est établi, il a tendance à se maintenir, ce qui nécessite des mécanismes d’interruption plus agressifs.

La sélection entre cestypes de fusiblesdépend essentiellement des caractéristiques du système électrique. Les fusibles CA conviennent aux systèmes de distribution électrique traditionnels, aux entraînements de moteur et à la plupart des équipements industriels. Les fusibles CC sont essentiels pour les systèmes de batteries, les installations solaires photovoltaïques, les véhicules électriques et les moteurs à courant continu où l'absence de passages à zéro du courant naturel-exige des capacités d'interruption spécialisées. Les fusibles CC modernes intègrent souvent des fonctions d'éclatement magnétique et des chambres à arc étendues pour interrompre efficacement les courants de défaut CC.





Caractéristiques électriques à capturer

Lors de la classificationtypes de fusibles, les ingénieurs doivent d'abord saisir les caractéristiques électriques :

Courant nominal (In) :Le courant continu que le fusible peut transporter sans fondre.

Tension nominale :Distinguefusibles basse tension(jusqu'à 1 000 V) defusibles haute tension(au-dessus de 1 000 V).

Courant de court-circuit potentiel-(Isc) :Courant de défaut maximum que le système peut fournir. Fusibleclassement d'interruptiondoit être supérieur ou égal à cette valeur.

Courbe temps-courant :Définit la vitesse de réponse du fusible ; lié à I²t (énergie laissée-passer).



Facteurs mécaniques et environnementaux

Les fusibles diffèrent non seulement par leurs caractéristiques électriques, mais également par leur résilience physique. Les paramètres incluent :

Type de montage : PCB, montage sur panneau, en ligne, rail DIN ou connexion boulonnée.

Résistance de contact : des valeurs faibles réduisent la génération de chaleur aux bornes.

Augmentation de la température : une chaleur excessive réduit la durée de vie du fusible et affecte la précision.

Indice IP : détermine la résistance à la poussière et à l’eau pour les utilisations extérieures ou automobiles.



Conformité et normes auxquelles vous devez correspondre

Chaque catégorie de fusibles est liée aux normes internationales :

UL248 :Couvre les classifications des fusibles en Amérique du Nord.

CEI 60269 :Norme mondiale pour les fusibles basse-tension.

UL4248 :Régit les porte-fusibles, garantissant une installation sûre.

OIN 8820 :Exigences en matière de fusibles automobiles.

Le fait de ne pas faire correspondre le type de fusible avec la bonne certification peut invalider la conformité et exposer le système à des risques.





3.1 Fusibles NH (basse tension à haut pouvoir de coupure)

Fusibles NH(de l'allemand "Niederspannungs-Hochleistungs") sont des appareils à basse tension-à pouvoir de coupure élevé. Ils sont conçus pour les tableaux de distribution, les centres de contrôle de moteurs et les charges industrielles lourdes. Avec des pouvoirs de coupure allant jusqu'à 120 kA, les fusibles NH protègent contre les courts-circuits sévères dans les réseaux basse tension-.

Classe de tension : généralement jusqu'à 690 V CA.

Applications : Appareillage industriel, distribution d’énergie, protection de secours pour disjoncteurs.

Avantages : Pouvoir de coupure élevé, dimensions standardisées.

Les types de fusibles NH sont originaires d'Allemagne et représentent une catégorie importante de fusibles à haut pouvoir de coupure conçus pour les applications industrielles basse tension. La désignation « NH » signifie « Niederspannung Hochleistung » (Low Voltage High Performance), reflétant leur capacité à interrompre des courants de défaut très élevés tout en conservant des dimensions compactes. Cestypes de fusiblesse caractérisent par leur système de contact à lame de couteau distinctif et leur construction robuste en céramique, leur permettant d'atteindre des valeurs de coupure supérieures à 100 kA dans certaines configurations.

La construction des fusibles NH intègre plusieurs éléments de conception clés qui contribuent à leurs performances de fusible à haut pouvoir de coupure. Le boîtier en céramique offre une excellente résistance mécanique et stabilité thermique, tandis que les contacts de la lame du couteau garantissent des connexions électriques fiables et facilitent un remplacement facile. La construction interne comprend plusieurs éléments fusibles parallèles entourés d'un remplissage de sable de quartz, qui sert à la fois de moyen d'extinction d'arc-et fournit un support mécanique pendant l'interruption de panne.

Les fusibles NH trouvent une application répandue dans les centres de contrôle de moteurs industriels, les systèmes de distribution d'énergie et la protection des équipements où des courants de défaut élevés sont attendus. Leurs tailles standardisées (000, 00, 0, 1, 2, 3 et 4) offrent une flexibilité pour adapter les exigences de protection à des applications spécifiques. La combinaison d'une capacité de coupure élevée, d'une taille compacte et d'un fonctionnement fiable rend les types de fusibles NH particulièrement adaptés aux installations industrielles modernes où les contraintes d'espace et les niveaux de courant de défaut élevés exigent des solutions de protection efficaces.



3.2 Fusibles cylindriques (NF)

Fusibles cylindriques, également appelés fusibles à cartouche, sont parmi les plus courantstypes de fusiblesen électronique et contrôle industriel. Ils sont normalisés par la norme CEI 60269 et sont disponibles dans des tailles telles que 6 × 32 mm, 10 × 38 mm, 14 × 51 mm et 22 × 58 mm.

Applications : Electronique grand public, éclairage, relais industriels, petits moteurs.

Avantages : Compact, remplacement facile, large disponibilité.

Inconvénients : Courant nominal inférieur à celui des fusibles NH ou boulonnés.

Les types de fusibles cylindriques, également appelés fusibles à cartouche, représentent l'une des catégories de dispositifs de protection électrique les plus courantes et les plus polyvalentes dans le monde. Cestypes de fusiblesse caractérisent par leur construction tubulaire avec des embouts métalliques qui assurent à la fois un support mécanique et des points de connexion électrique. Les dimensions standardisées des fusibles cylindriques, y compris les tailles populaires telles que 6 × 32 mm, 10 × 38 mm, 14 × 51 mm et 22 × 58 mm, garantissent l'interchangeabilité et simplifient les procédures d'approvisionnement et de maintenance.

La construction interne des fusibles cylindriques varie en fonction de leur application prévue et de leurs exigences de performances. Les versions à action rapide-comportent des éléments en fil fin conçus pour fondre rapidement dans des conditions de surintensité, ce qui les rend idéales pour la protection des semi-conducteurs et des équipements électroniques sensibles. Les variantes à action lente-intègrent des éléments de masse thermique qui peuvent résister à des surcharges temporaires, telles que les courants de démarrage des moteurs, tout en offrant une protection fiable contre les courants de défaut.

Les marchés d'Europe et d'Asie-Pacifique ont largement adopté des normes de fusibles cylindriques, avec des variations dans la conception des bornes et les caractéristiques de performances. Les applications courantes incluent les circuits de commande de moteurs, les systèmes d'éclairage, la protection des équipements électroniques et la distribution électrique à usage général. La taille compacte et les dispositions de montage standardisées de ces types de fusibles à cartouche facilitent l'intégration dans diverses conceptions d'équipement tout en offrant une protection fiable contre les surintensités sur diverses plages de tension et de courant.



3.3 Fusibles à connexion boulonnée BS

Fusibles boulonnéssont courants dans les applications de véhicules électriques, de protection de batterie et de systèmes CC. Ils sont fixés à l'aide de connexions vissées ou boulonnées, garantissant une faible résistance de contact et une grande fiabilité. Les plages de tension incluent souvent des options de 200 Vcc, 500 Vcc et 750 Vcc.

Applications : Véhicules électriques, systèmes de stockage d’énergie, bus industriels à courant continu.

Avantages : Excellente intégrité des contacts, faible perte de puissance.

Inconvénients : Nécessite un contrôle du couple et des contrôles thermiques périodiques.

Les fusibles à connexion boulonnée BS représentent une catégorie spécialisée detypes de fusiblesconçu spécifiquement pour les applications-à courant élevé nécessitant des connexions mécaniques sécurisées. Ces types de fusibles boulonnés présentent des dispositions de bornes robustes avec des connexions filetées qui garantissent une faible résistance de contact et des performances électriques fiables dans les environnements exigeants. La conception des connexions boulonnées offre une stabilité mécanique supérieure par rapport aux contacts à lame ou à virole, ce qui les rend idéales pour les applications soumises à des vibrations, des cycles thermiques et des contraintes de courant de défaut élevées.

Le champ d'application des fusibles boulonnés BS s'est considérablement élargi avec la croissance des véhicules électriques et des systèmes de stockage d'énergie. Les applications de fusibles pour véhicules électriques impliquent généralement des tensions CC allant de 200 V CC à 750 V CC, où l'interruption fiable des courants de défaut élevés est essentielle pour la sécurité des passagers et la protection des équipements. Les systèmes de protection de batterie utilisent des types de fusibles boulonnés pour fournir une protection primaire contre les surintensités tout en maintenant une faible chute de tension et un fonctionnement fiable sur des périodes de service prolongées.

Les caractéristiques de construction des fusibles à connexion boulonnée comprennent des bornes-pour usage intensif conçues pour les connexions de cosses de câble, des boîtiers robustes en céramique ou en composite pour la résistance mécanique et des systèmes spécialisés d'extinction d'arc-optimisés pour les applications CC. La conception du terminal s'adapte à différentes tailles de câbles et méthodes de connexion, offrant ainsi une flexibilité dans la conception et l'installation du système. Cestypes de fusiblessont particulièrement utiles dans les applications où l'accessibilité de la maintenance et la fiabilité des connexions sont des préoccupations primordiales.



3.4 Fusibles à corps carré européen

Fusibles à corps carrésont largement utilisés dans les systèmes industriels et d’énergies renouvelables. Ils offrent plusieurs conceptions de bornes, telles que des extrémités plates, à lame ou boulonnées, et sont souvent choisis pourfusible semi-conducteurcandidatures.

Applications : onduleurs, UPS, entraînements industriels, panneaux solaires.

Avantages : Modulaire, courants nominaux élevés, faible I²t pour la protection des semi-conducteurs.

Inconvénients : Encombrant, nécessite un matériel de montage approprié.

Les fusibles européens à corps carré constituent une catégorie distincte detypes de fusiblescaractérisés par leur conception de boîtier rectangulaire et leurs configurations de bornes polyvalentes. Ces types de fusibles à corps carré offrent plusieurs options de bornes, notamment des bornes à lame plate, des lames de couteau de style américain- et des bornes de protection spécialisées pour semi-conducteurs, offrant ainsi une flexibilité pour diverses exigences d'application. La conception du corps carré optimise l'utilisation du volume interne, permettant des capacités améliorées d'extinction de l'arc et une gestion thermique améliorée par rapport aux alternatives cylindriques.

La variété de bornes disponibles en fusibles à corps carré répond aux besoins d'applications spécifiques dans tous les secteurs industriels. Les bornes plates fournissent des connexions compactes adaptées aux équipements électroniques et aux panneaux de commande, tandis que les bornes à lame couteau offrent une capacité de courant plus élevée pour les applications de distribution d'énergie. Les variantes de fusibles à semi-conducteurs présentent des conceptions de bornes spécialisées optimisées pour protéger les dispositifs électroniques de puissance tels que les IGBT, les thyristors et les diodes de puissance dans les entraînements industriels et les systèmes d'énergie renouvelable.

Les applications industrielles et de stockage d'énergie utilisent largement des fusibles à corps carré européen en raison de leur combinaison de hautes performances et de flexibilité d'installation. Cestypes de fusiblesOn les trouve couramment dans les entraînements de moteur, les systèmes UPS, les systèmes de stockage d'énergie par batterie et les installations d'énergie renouvelable où une protection fiable et une maintenance facile sont essentielles. Les dimensions de montage standardisées facilitent l'intégration du panneau tandis que la variété des valeurs nominales disponibles garantit une coordination optimale de la protection avec les autres composants du système.



3.5 Fusibles à tube nord-américains (classe J, R, T, etc.)

En Amérique du Nord, UL 248 définit des normescours de fusiblescomme les classes J, R, T, L et autres. Chacun a des valeurs nominales de tension, de courant et de coupure spécifiques, ainsi que des dimensions standardisées pour l'interchangeabilité.

Fusibles de classe J :Compact et à haut pouvoir de coupure, souvent utilisé dans les panneaux de commande industriels.

Fusibles de classe T :Action très rapide-, idéale pour la protection des onduleurs et des semi-conducteurs.

Fusibles de classe R :Disponible en versions temporisées-et-à action rapide pour une utilisation générale-à usage général.

Ces classes de fusibles facilitent le remplacement et garantissent la compatibilité avec les porte-fusibles répertoriés UL-.

Les classifications nord-américaines des fusibles à tubes représentent un système complet detypes de fusiblesnormalisé selon les normes UL 248, fournissant des caractéristiques de performance spécifiques pour diverses applications. Les types de fusibles de classe T sont réputés pour leurs caractéristiques d'action rapide-et leurs valeurs de coupure élevées, ce qui les rend idéaux pour protéger les équipements électroniques sensibles et les dispositifs à semi-conducteurs. Ces fusibles présentent des dimensions compactes avec des capacités d'interruption de courant de défaut exceptionnelles, dépassant souvent les valeurs nominales d'interruption de 200 kA.

Les fusibles de classe J proposent des variantes à action rapide-et temporisée-, offrant une polyvalence pour la protection des moteurs et les applications-à usage général. Les versions temporisées-s'adaptent aux courants de démarrage des moteurs tout en offrant une protection fiable contre les défauts, ce qui les rend populaires dans les applications de commande de moteurs industriels. Les fusibles de classe R offrent également des options rapides et temporisées-mais comportent des bornes de type à rejet-qui empêchent l'installation de fusibles non-limiteurs de courant-dans leurs supports, garantissant ainsi des performances de protection constantes.

Les applications de protection des semi-conducteurs utilisent largement des fusibles à tube nord-américains spécialisés conçus pour protéger les appareils électroniques de puissance dans les systèmes de recharge de véhicules électriques, les systèmes de gestion de batterie et les équipements de contrôle industriel. Ces types de fusibles à semi-conducteurs présentent des caractéristiques de réponse ultra-rapides avec des temps d'effacement mesurés en millisecondes, protégeant ainsi les semi-conducteurs de puissance coûteux contre les dommages en cas de panne. La combinaison d'une réponse rapide-et d'une capacité d'interruption élevée rend cestypes de fusiblesessentiel pour les applications modernes d’électronique de puissance où le coût et la fiabilité des équipements sont des facteurs critiques.





4.1 Fusibles à action rapide-et à action lente-

L'une des distinctions les plus importantes parmitypes de fusiblesest la vitesse de réponse :

Fusibles-à action rapide :Conçu pour s'interrompre rapidement sous de petites surcharges ; idéal pour les dispositifs à semi-conducteurs.

Fusibles à fusion lente :Résiste aux surtensions temporaires (comme les courants de démarrage du moteur) mais s'ouvre en cas de surcharges soutenues.

Le choix d’une mauvaise caractéristique entraîne des déclenchements intempestifs ou une protection insuffisante.

La distinction entre les types de fusibles-à action rapide et de-fusibles à fusion lente réside dans leurs caractéristiques temps-courant et leurs applications prévues. Les fusibles à action rapide-sont conçus pour fonctionner rapidement lorsqu'ils sont soumis à des conditions de surintensité, s'ouvrant généralement en quelques secondes ou fractions de secondes lorsque le courant dépasse leur valeur nominale. Cestypes de fusiblescomportent des éléments fusibles minces avec une masse thermique minimale, permettant un chauffage et une fusion rapides lorsque des courants de défaut se produisent. Leur réponse rapide les rend idéales pour protéger les composants électroniques sensibles, les semi-conducteurs et les équipements qui ne peuvent pas tolérer même de brèves conditions de surintensité.

À l'inverse, les fusibles à fusion lente-incorporent des éléments de masse thermique ou des alliages spéciaux capables de résister à des conditions de surintensité temporaires pendant des périodes prédéterminées. Ces types de fusibles sont conçus pour permettre les transitoires de fonctionnement normaux, tels que les courants de démarrage de moteur, les courants d'appel du transformateur et les courants de charge des condensateurs, tout en offrant une protection fiable contre les conditions de surintensité prolongées. La caractéristique de temporisation-est obtenue grâce à une construction à double-élément, où un élément de déclenchement à ressort-fonctionne pour les conditions de surintensité tandis qu'un élément thermique gère les conditions de surcharge.

La sélection d'application entre ces types de fusibles dépend des caractéristiques de la charge et des exigences de protection. Les fusibles à action rapide-excellent dans les applications de protection des semi-conducteurs où une élimination rapide des défauts est essentielle pour éviter d'endommager les composants. L'électronique de puissance, les circuits électroniques et les équipements de mesure nécessitent généralement une protection à action rapide. Les fusibles à fusion lente-sont préférés pour la protection des moteurs, les circuits d'éclairage avec des courants d'appel élevés et les alimentations électriques où des surintensités temporaires sont attendues pendant le fonctionnement normal. La compréhension de ces caractéristiques garantit une sélection appropriée des fusibles pour une protection optimale de l'équipement.



4.2 Comprendre I²t et la coordination

Le paramètre I²t représente une caractéristique fondamentale de touttypes de fusibles, quantifiant l'énergie thermique qu'un fusible laisse passer lors de son fonctionnement. Ce paramètre, mesuré en ampères-secondes carrées, est crucial pour comprendre les performances des fusibles et garantir une bonne coordination avec d'autres dispositifs de protection. La valeur I²t se compose de deux composants : le pré-arc I²t (énergie absorbée avant la fusion de l'élément fusible) et le I²t total (énergie depuis l'initiation du défaut jusqu'à l'interruption complète du courant).

Les courbes temps-courant fournissent une représentation graphique des caractéristiques de fonctionnement des fusibles, montrant la relation entre le courant appliqué et le temps de dégagement pour différents types de fusibles. Ces courbes sont essentielles pour les études de coordination de protection, permettant aux ingénieurs de vérifier que les fusibles fonctionneront dans le bon ordre en cas de défaut. Une bonne coordination garantit que seul le fusible le plus proche du défaut fonctionne, minimisant ainsi les perturbations du système et maintenant l'alimentation électrique des circuits non affectés.

Coordination entre les différentstypes de fusibleset d'autres dispositifs de protection nécessitent une analyse minutieuse des caractéristiques temps-courant et des valeurs I²t. Les dispositifs de protection en amont doivent avoir des valeurs I²t suffisamment élevées et des durées de fonctionnement plus longues pour permettre aux dispositifs en aval d'éliminer les défauts en premier. Cette coordination sélective est particulièrement importante dans les applications critiques telles que les hôpitaux, les centres de données et les processus industriels où des interruptions de courant inutiles peuvent entraîner des impacts opérationnels et financiers importants. Les outils modernes d'analyse assistée par ordinateur- facilitent les études de coordination en fournissant des comparaisons détaillées des caractéristiques des fusibles et des performances du système.



L'énergie laissée par le fusible-(I²t) décrit la contrainte thermique transmise à l'équipement protégé lors de l'élimination des défauts. Un faible I²t est vital pour la protection des semi-conducteurs. Les ingénieurs consultent égalementtemps-courbes actuellespour coordonner les fusibles avec les disjoncteurs, garantissant ainsi la sélectivité.





5.1 Fusibles du VE et de la batterie

Fusibles pour véhicules électriquessont conçus pour les applications CC haute tension-dans les véhicules électriques et les systèmes de stockage d'énergie. Ils doivent résister à des environnements de 400 V à 1 000 V CC, gérer des courants de pointe élevés et interrompre en toute sécurité des courants de défaut importants.

Applications : blocs de batteries pour véhicules électriques, chargeurs rapides CC,-chargeurs embarqués (OBC).

Caractéristiques : Capacité de coupure DC élevée, emballage compact, résistance aux vibrations.



L'expansion rapide de la technologie des véhicules électriques a conduit au développement de types de fusibles spécialisés pour véhicules électriques, conçus pour répondre aux exigences de protection uniques des systèmes CC haute tension. Cestypes de fusiblesfonctionnent dans des environnements difficiles caractérisés par des tensions CC allant de 400 V à 1 000 V, des courants de défaut élevés et des exigences de sécurité strictes en matière de protection des passagers. Les applications EV exigent des fusibles capables d'interrompre en toute sécurité les courants de défaut CC tout en conservant des dimensions compactes et une construction légère pour minimiser le poids du véhicule et maximiser l'efficacité.

Les applications de fusibles de batterie s'étendent au-delà des véhicules électriques pour inclure les systèmes de stockage d'énergie, les alimentations sans interruption et les installations de batteries à l'échelle du réseau. Ces systèmes nécessitent des dispositifs de protection capables de gérer les caractéristiques uniques des courants de défaut des batteries, qui peuvent atteindre des niveaux extrêmement élevés en raison de la faible résistance interne des systèmes de batteries lithium-ion modernes. Les fusibles de protection de batterie doivent assurer un fonctionnement fiable sur de larges plages de température tout en maintenant une faible chute de tension pour maximiser l'efficacité du système.

La construction des types de fusibles pour véhicules électriques et batteries intègre des matériaux et des caractéristiques de conception avancés pour répondre à ces exigences exigeantes. Les contacts plaqués argent-minimisent la résistance de contact et les chutes de tension, tandis que les systèmes spécialisés d'extinction d'arc-garantissent une interruption fiable du courant continu. Les fonctions de gestion thermique empêchent la surchauffe pendant le fonctionnement normal, tandis que les boîtiers robustes offrent une protection mécanique dans les environnements automobiles sujets aux vibrations, aux températures extrêmes et aux dommages potentiels par impact. Ces spécialiséstypes de fusiblessubir des tests approfondis selon les normes de sécurité automobile, y compris des tests de collision et des exigences de durabilité environnementale.

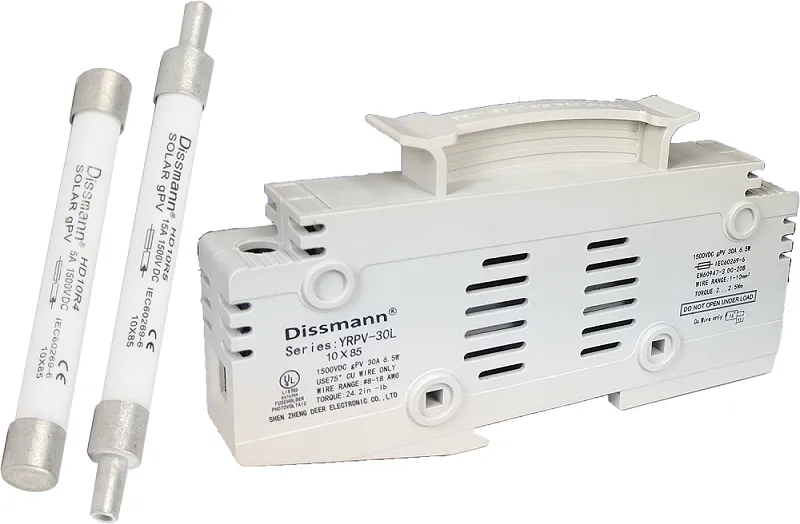

5.2 Fusibles photovoltaïques et énergies renouvelables

fusibles gPVsont spécialisés pour les applications photovoltaïques. Ils protègent les panneaux solaires, les boîtiers de combinaison et les onduleurs contre les défauts de surintensité et de courant inverse.

Tension : Les valeurs nominales courantes incluent 1 000 Vcc et 1 500 Vcc.

Applications : fermes solaires, boîtiers de combinaison, onduleurs centraux.

Caractéristiques : Conçu pour gérer une faible surintensité pendant de longues durées dans les panneaux photovoltaïques.

Les systèmes photovoltaïques nécessitent des types de fusibles PV spécialisés conçus pour gérer les caractéristiques uniques des installations solaires, notamment les conditions de courant inverse, les températures ambiantes élevées et les problèmes d'interruption d'arc CC. Cestypes de fusiblessont classés comme fusibles gPV (photovoltaïques à usage général) selon les normes internationales, spécialement conçus pour protéger les chaînes de panneaux solaires, les boîtiers de combinaison et les entrées de l'onduleur. La classification gPV garantit que les fusibles peuvent interrompre en toute sécurité les conditions de surintensité et de courant inverse qui peuvent survenir dans les systèmes photovoltaïques.

Les applications de fusibles solaires englobent la protection des chaînes, la protection des boîtiers de combinaison et les fonctions de déconnexion CC dans les installations résidentielles et utilitaires-. Les fusibles de chaîne protègent les chaînes de panneaux solaires individuelles contre les conditions de surintensité causées par des défauts à la terre, des défauts d'arc ou des conditions de retour d'alimentation. Les applications de boîtiers de combinaison nécessitent des fusibles capables de se coordonner avec d'autres dispositifs de protection tout en offrant des capacités d'isolation fiables à des fins de maintenance. L'environnement de fonctionnement difficile des installations solaires, notamment les températures extrêmes, l'exposition aux UV et les conditions météorologiques, exige une construction de fusibles robuste.

Les systèmes d'énergie renouvelable au-delà du solaire, y compris les installations éoliennes et de stockage d'énergie, utilisent destypes de fusiblesconçus pour leurs besoins de protection spécifiques. Les applications d'éoliennes nécessitent des fusibles capables de gérer les courants de défaut du générateur et de fournir une protection fiable dans les environnements-à fortes vibrations. Les applications de stockage d'énergie nécessitent des fusibles adaptés à la protection des batteries et aux fonctions d'interconnexion du réseau. L'intégration de sources d'énergie renouvelables dans les réseaux électriques nécessite une coordination minutieuse des systèmes de protection pour garantir un fonctionnement fiable tout en maintenant la stabilité et la sécurité du réseau.



5.3 Fusibles de protection des semi-conducteurs

Cesfusibles semi-conducteurs, également appelés fusibles aR, agissent extrêmement rapidement-pour protéger les composants électroniques de puissance sensibles tels que les IGBT, les redresseurs et les variateurs. Ils présentent un I²t très faible et sont généralement de type carré-ou boulonné.

Applications : variateurs de fréquence, UPS, convertisseurs-haute puissance.

Avantages : Protège les semi-conducteurs coûteux et garantit une consommation d'énergie minimale-.

Inconvénients : utilisation limitée-à des fins générales ; doit être associé à d’autres dispositifs de protection.

Les fusibles de protection des semi-conducteurs représentent destypes de fusiblesconçu pour protéger les appareils électroniques de puissance coûteux tels que les IGBT, les MOSFET de puissance, les thyristors et les diodes de puissance. Ces types de fusibles de protection des semi-conducteurs présentent des caractéristiques de réponse ultra-rapides avec des temps d'effacement mesurés en millisecondes, voire en microsecondes, évitant ainsi d'endommager les jonctions semi-conductrices sensibles en cas de panne. La capacité de réponse rapide est obtenue grâce à une conception optimisée des éléments de fusible et à des systèmes avancés d'extinction d'arc-.

Les classifications de fusibles AR (qui accompagnent la protection du circuit moteur) offrent une protection spécialisée pour les entraînements de moteur et les entraînements à fréquence variable où des dispositifs à semi-conducteurs contrôlent le fonctionnement du moteur. Ces fusibles se coordonnent avec la protection contre les surcharges du moteur tout en fournissant une protection de secours pour les dispositifs de commutation à semi-conducteurs. La désignation aR garantit que cestypes de fusiblesne fonctionnera pas dans des conditions normales de démarrage du moteur tout en offrant une protection fiable en cas de défaillance des semi-conducteurs.

Les applications des fusibles de protection des semi-conducteurs continuent de se développer avec la prolifération de l'électronique de puissance dans l'automatisation industrielle, les systèmes d'énergie renouvelable, les véhicules électriques et les onduleurs-liés au réseau. Les disques industriels modernes, les systèmes UPS et les équipements de conversion d'énergie s'appuient sur ces fusibles spécialisés pour protéger les installations de plusieurs millions de dollars contre les pannes coûteuses de semi-conducteurs. Les critères de sélection des fusibles de protection des semi-conducteurs incluent la compatibilité I²t avec les appareils protégés, les tensions nominales appropriées au fonctionnement du système et les configurations mécaniques adaptées aux conceptions d'équipements spécifiques. Une bonne application de ceux-citypes de fusiblesgarantit un fonctionnement fiable de l’équipement tout en minimisant les coûts de maintenance et les temps d’arrêt du système.





Chaquetype de fusibledoivent être conformes aux normes internationales ou régionales. Ces normes définissent les classes de tension, les dimensions, les procédures de test et les marges de sécurité.

UL248 :La norme nord-américaine en matière de fusibles. Il définit les classes J, R, T, L, CC et bien d'autres.

CEI 60269 :La norme mondiale en matière de fusibles basse tension-, couvrant les fusibles cylindriques, NH et carrés-.

OIN 8820 :Fusible automobile standard, lame de recouvrement et fusibles à boulons-.

RoHS et PORTÉE :Conformité environnementale pour les substances dangereuses.

Choisir un fusible qui ne dispose pas d'une certification appropriée risque à la fois de sécurité et d'approbation réglementaire. Les ingénieurs doivent vérifier que les fusibles portent les marquages ​​appropriés (UL Listed, CSA, VDE, CE).

Les normes internationales régissent la conception, les tests et l'application de diverstypes de fusiblespour garantir des performances et une sécurité constantes entre les différents fabricants et applications. UL 248 représente la norme nord-américaine complète couvrant les fusibles électriques, avec des sous-catégories spécifiques traitant de différents types de fusibles, notamment les fusibles de classe J, de classe T, de classe R et de protection des semi-conducteurs. Cette norme définit les exigences de performance, les procédures de test et les exigences de marquage pour garantir un fonctionnement fiable et la sécurité des utilisateurs.

La norme CEI 60269 sert de norme internationale pour les fusibles basse tension-, fournissant des spécifications détaillées pour la construction des fusibles, les caractéristiques de performance et les procédures de test. Cette norme englobe différents types de fusibles, notamment les fusibles NH, les fusibles cylindriques et les fusibles à lame utilisés dans le monde entier. La norme CEI garantit une compatibilité mondiale et fournit aux fabricants des critères de conception cohérents pour développer des produits de protection fiables. La conformité à la norme CEI 60269 permet aux fabricants de fusibles d'accéder aux marchés internationaux tout en garantissant des caractéristiques de performances constantes.



Les applications spécialisées nécessitent des certifications supplémentaires au-delà des normes électriques de base. La norme ISO 8820 traite des normes relatives aux fusibles pour les véhicules routiers, garantissant que les applications automobiles répondent à des exigences spécifiques en matière de résistance aux vibrations, de performances en température et de sécurité en cas de collision. Les réglementations environnementales telles que RoHS et REACH ont un impact sur la fabrication de fusibles en limitant l'utilisation de matières dangereuses et en exigeant une documentation sur la composition des matériaux. Ces exigences réglementaires influencent le choix destypes de fusiblesdans les applications où la conformité environnementale est obligatoire, telles que l'électronique grand public et les systèmes automobiles.



7.2 Types de fusibles et normes



Type de fusible	Étalon primaire	Variantes régionales	Organismes de certification	Exigences particulières
Fusibles NH	CEI 60269-2	DIN 43620, BS 88-2	VDE, BSI, KEMA	Tests de pouvoir de coupure élevé
Fusibles cylindriques	CEI 60269-3	UL 248-14, JIS C4604	UL, CSA, JET, VDE	Standardisation des tailles
Classe J/T/R	UL 248 (diverses pièces)	CSA C22.2 Non. 106	UL, CSA	Limitation actuelle, fonctionnalités de rejet
Fusibles PV	CEI 60269-6, UL 2579	TÜV 2PfG 1169/08.2007	TUV, UL, CEI CB	Courant inverse, exposition extérieure
Fusibles semi-conducteurs	CEI 60269-4	UL248-13	UL, VDE, KEMA	Réponse rapide, je suis précis
Fusibles automobiles	OIN 8820	SAE J1284, DIN 72581	ISO, SAE, CEE	Vibrations, sécurité en cas de collision





Les omissions en matière de certification et de conformité peuvent entraîner des violations des réglementations et des problèmes de sécurité, en particulier dans les applications nécessitant des approbations spécifiques telles que les secteurs automobile, maritime ou dangereux. L'utilisation de types de fusibles non-certifiés dans des applications nécessitant une homologation UL, un marquage CE ou d'autres approbations réglementaires peut entraîner le rejet de l'équipement, des problèmes d'assurance et des problèmes de responsabilité. Les exigences environnementales telles que la conformité RoHS doivent également être prises en compte dans les applications où la conformité réglementaire est obligatoire.



Inadéquation de tension :L’utilisation d’un fusible dont la tension est inférieure à la tension du système risque de prolonger l’arc.

Note d'interruption ignorée :Si le courant de défaut du système dépasse l'IR du fusible, une défaillance catastrophique peut se produire.

Mauvaise caractéristique de temps-courant :La sélection d'un fusible à fusion lente-pour la protection des semi-conducteurs peut endommager les appareils.

Surveillance environnementale :Ne pas tenir compte de l’augmentation de la température, des vibrations ou de l’humidité réduit la fiabilité des fusibles.

Négligence de certification :Les fusibles non-certifiés peuvent échouer aux audits et aux contrôles de conformité légale.
